APA itu FRONT WHEEL ALIGNMENT

PENJELASAN FRONT WHEEL ALIGNMENT

Front wheel alingment atau pengaturan posisi roda depan sangat berkaitan dengan pengendalian steering system. Hal ini dimaksudkan supaya:

  1.  Steering wheel dapat kembali lurus setelah berbelok.
  2.  Steering cenderung lurus ke depan meskipun steering wheel dilepas.
  3.  Tenaga yang digunakan memutar steering wheel lebih ringan.
  4.  Keausan ban dapat merata.


Untuk maksud tersebut maka posisi roda depan dilakukan pengaturan seperti berikut ini: (1) Toe in atau Toe out; (2) Caster; (3) Camber; dan (4) King pin inclination.

1. Toe In atau Toe out.

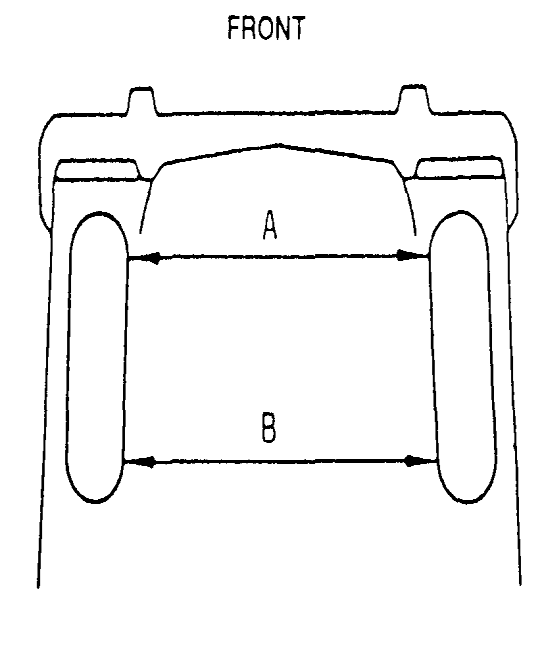

toe in atau toe outJika kita melihat posisi roda depan dan atas, sebetulnya posisi roda depan kiri dan kanan tidak dipasang secara sejajar, melainkan diatur untuk tidak sejajar sedikit. Pengaturan ini dibuat perbedaan jarak antara bagian depan dan bagian belakang ban. Pengaturan ini ada yang hanya dilakukan untuk kedua roda depan tetapi ada pula yang semua roda.
Jika jarak antara bagian depan ban depan lebih kecil dibandingkan dengan bagian belakang ban depan, posisi ini disebut Toe in. Sebaliknya, jika jarak bagian depan ban depan lebih besar dibandingkan dengan bagian belakang ban depan disebut Toe out.
Toe in atau toe out berfungsi untuk menjaga keausan ban yang berlebihan. Untuk menyetel Toe in atau Toe out dapat dilakukan dengan cara memperpanjang atau memperpendek tie rod melalui tie rod

2. Caster

Demikian pula bila kita perhatikan posisi strut atau posisi king pin roda dilihat dari samping kendaraan tidaklah dibuat tegak lurus, melainkan dibuat miring dengan sudut tertentu yaitu bagian atas miring ke arah belakang. Kemiringan ini disebut sudut  caster. Sudut ini dibuat dengan tujuan supaya kendaraan itu selalu cenderung jalan lurus atau jika kendaraan selesai membelok, roda itu dapat lurus kembali.

3. Camber dan King Pin Inclination

Camber dan King Pin Inclination
Bila kita sedang mengendarai sepeda rasanya tidak diperlukan tenaga yang besar untuk membelokkan sepeda tersebut. Pada kendaraan mobil pun seharusnya dibuat seperti itu tetapi hal itu tidak mungkin dapat dilakukan mengingat roda kendaraan yang dibelokkan sekaligus adalah keduanya yaitu kiri dan kanan. Mengapa untuk membelok-kan sepeda tersebut ringan?.

Hal ini disebabkan karena penempat-an engsel roda dan roda itu terletak dalam satu garis. Karena metode prinsip pada sepeda tersebut tidak dapat diterapkan pada kendaraan, maka  dibuat sudut camber dan sudut king pin inklination. Sudut camber adalah sudut yang dibentuk oleh kemiringan roda depan jika dilihat dari depan kendaraan. Sudut king pin inclination adalah sudut yang dibentuk oleh kemiringan king pin jika dilihat dari depan kendaraan. Kedua sudut ini dibuat untuk meringankan pemutaran steering wheel saat kendaraan dibelokkan.
